Conductores Aislados Para Líneas Subterráneas de M.T

Ámbito de aplicación
El presente reglamento técnico se aplica a los requisitos técnicos y de calidad de los cables de energía de media tensión exportados a Panama Naturgy Company y sirve como base para orientar la producción, inspección y aceptación del producto.

Normas de referencia
ICEA S-93-639；ICEA S-94-649；ASTM B 8；ASTM B 496

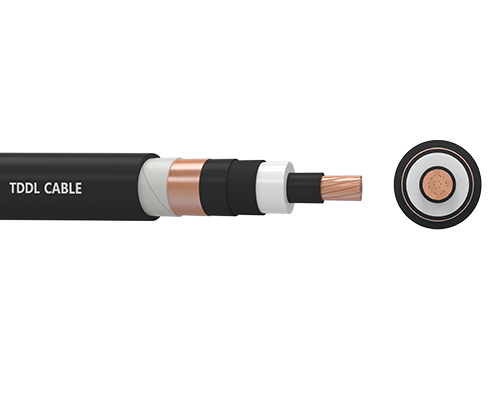

Estructura de cables

CAB POTENCIA 1C CU XLP PANT MET 5KV 15KV 35KV

Descripción estructural

Conductor: Conductor de cobre compacto y redondo (bloqueo de agua)
Blindaje del conductor: Blindaje interior semiconductor PYJD
Aislamiento: Polietileno reticulado químico natural XLPE
Blindaje de aislamiento: material de blindaje exterior semiconductor pelable PYJBJ
Blindaje metálico: cinta de cobre
Correa de bolso: tela no tejida
Cubierta exterior: Funda de PVC negra resistente a la luz solar y al aceite.

Alta fiabilidad

Uhv

Poco mantenimiento

Parámetros técnicos

Cable de alimentación CU 5KV Cable de alimentación CU 15KV Cable de alimentación CU 35KV

No.	Descripción	Unidad	Datos
A	Estándar	-	ICEA 93-639
B	Tensión nominal	kv	5
Conductor	Material	-	Copper (Circular compactada)
	Clase	-	B
	Tamaño nominal	AWG / mm²	2 / 33.6	500/ 253	4/0 / 107
	Número de cables	No.	7	37	19
	Diámetro del conductor	mm	7.19	18.7	12.1
Pantalla del conductor	Material	-	Compuesto semiconductor
Aislamiento	Material	-	XLPE	XLPE	XLPE
	Espesor nominal	mm	2.29	2.29	2.29
Aislamientoscreen	Material	-	Compuesto semiconductor
	Grosor aproximado	mm	0.61	0.76	0.76
Escudo metálico	Material	-	Cinta de cobre
	Espesor nominal	mm	0.127	0.127	0.127
Binder	Material	-	Cinta no tejida
	Espesor nominal	mm	0.10	0.10	0.10
Vaina exterior	Material	-	PVC
	Espesor nominal	mm	1.65	2.03	2.03
Cable	Diámetro total aproximado	mm	19.5	32.0	25.4
	Resistencia nominal de CC del conductor a 25 °C	Ohm/km	0.531	0.0708	0.167

No.	Descripción	Unidad	Datos
A	Estándar	-	ICEA 93-639
B	Tensión nominal	kv	15
Conductor	Material	-	Copper (Circular compactada)
	Clase	-	B	B
	Tamaño nominal	AWG / mm²	500/ 253	500 / 253
	Número de cables	No.	37	37
	Diámetro del conductor	mm	18.7	18.7
Pantalla del conductor	Material	-	Compuesto semiconductor
	Espesor mínimo en cualquier punto	mm	0.51	0.51
Aislamiento	Material	-	133% level XLPE	100% level XLPE
	Espesor nominal	mm	5.59	4.45
Aislamientoscreen	Material	-	Compuesto semiconductor
	Grosor aproximado	mm	1.02	1.02
Escudo metálico	Material	-	Cinta de cobre	Cinta de cobre
	Área de sección nominal	mm2	5.08	5.08
Binder	Material	-	Cinta no tejida
Vaina exterior	Material	-	PVC	PVC
	Espesor nominal	mm	2.03	2.03
Cable	Diámetro total aproximado	mm	39.1	39.1
	Resistencia nominal de CC del conductor a 25 °C	Ohm/km	0.0708	0.0708

No.	Descripción	Unidad	Datos
A	Estándar	-	ICEA 93-639
B	Tensión nominal	kv	35
Conductor	Material	-	Copper (Circular compactada)
	Clase	-	B
	Tamaño nominal	AWG / mm²	500/ 253
	Número de cables	No.	37
	Diámetro del conductor	mm	18.7
Pantalla del conductor	Material	-	Compuesto semiconductor
Aislamiento	Material	-	XLPE
	Espesor nominal	mm	8.76
Aislamientoscreen	Material	-	Compuesto semiconductor
Escudo metálico	Material	-	Cinta de cobre
	Área de sección nominal	mm2	5.08
Binder	Material	-	Cinta no tejida
Vaina exterior	Material	-	PVC
	Espesor nominal	mm	2.79
Cable	Diámetro total aproximado	mm	47.5
	Resistencia nominal de CC del conductor a 25 °C	Ohm/km	0.0708
