Conductores Aislados Para Líneas Subterráneas de M.T

Ámbito de aplicación
El presente reglamento técnico se aplica a los requisitos técnicos y de calidad de los cables de energía de media tensión exportados a Panama Naturgy Company y sirve como base para orientar la producción, inspección y aceptación del producto.

Normas de referencia
ICEA S-93-639；ICEA S-94-649；ASTM B 8；ASTM B 496

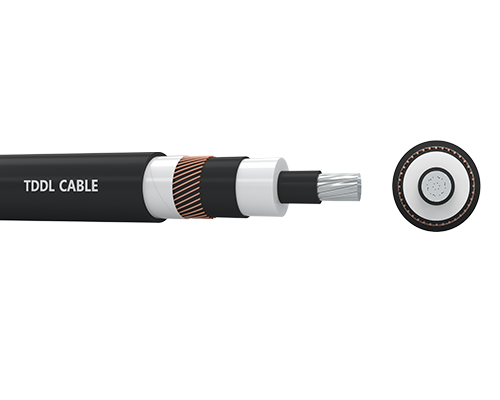

Estructura de cables
RHZ1-2OL CABLE AL AISLADO NEUTRO 1/3 15KV 35KV

Descripción estructural

Conductor: Conductor de aluminio prensado redondo (bloqueo de agua)
Blindaje del conductor: Blindaje interior semiconductor PYJD
Aislamiento: Polietileno reticulado químico natural XLPE
Blindaje de aislamiento: material de blindaje exterior semiconductor pelable PYJBJ
Barrera de agua: Barrera de agua semiconductora
Blindaje metálico: blindaje de alambre de cobre
Barrera de agua: Barrera de agua semiconductora
Cubierta exterior: cubierta de poliolefina roja resistente a los rayos UV, de baja emisión de humo, libre de halógenos y retardante de llama

Alta fiabilidad

Uhv

Poco mantenimiento

Parámetros técnicos

Cable de alimentación AL 15KV Cable de alimentación AL 35KV

No.	Descripción	Unidad	Datos
A	Estándar	-	ICEA S 94 649:2013
B	Tensión nominal	kv	15
Conductor	Material	-	Aluminum (Circular compactada)
	Clase	-	B
	Tamaño nominal	MCM / mm²	750 / 380	750 / 380	500 / 253.3	1/0 / 53.5
	Número de cables	No.	61	61	37	19
	Diámetro del conductor	mm	23.1	23.1	18.7	8.53
Pantalla del conductor	Material	-	Compuesto semiconductor
	Espesor mínimo en cualquier punto	mm	0.51	0.51	0.41	0.30
Aislamiento	Material	-	XLPE
	Espesor nominal	mm	5.59	4.45	4.45	4.45
Aislamiento screen	Material	-	Compuesto semiconductor
	Espesor mínimo en cualquier punto	mm	1.02	1.02	1.02	0.76
Escudo metálico	Material	-	Alambre de cobre
	Tipo de pantalla metálica	-	1/3 Neutral concentric
	Número de cables de cobre	No.	24	24	16	16
	Diámetro del alambre de cobre	AWG	12	12	12	14
Vaina exterior	Material	-	LSOH
	Espesor nominal	mm	2.03	2.03	2.03	2.03
Cable	Diámetro total aproximado	mm	50.0	47.7	43.3	31.8
	Resistencia nominal de CC del conductor a 25 °C	Ohm/km	0.0774	0.0774	0.116	0.551

No.	Descripción	Unidad	Datos
A	Estándar	-	ICEA S 94 649:2013
B	Tensión nominal	kv	35
Conductor	Material	-	Aluminum (Circular compactada)
	Clase	-	B
	Tamaño nominal	MCM / mm²	500 / 253.3	4/0 / 107.2	1/0 / 53.5	750 / 380
	Número de cables	No.	37	19	19	61
	Diámetro del conductor	mm	18.7	12.1	8.53	23.1
Pantalla del conductor	Material	-	Compuesto semiconductor
	Espesor mínimo en cualquier punto	mm	0.41	0.30	0.30	0.51
Aislamiento	Material	-	XLPE
	Espesor nominal	mm	8.76	8.76	8.76	8.76
Aislamientoscreen	Material	-	Compuesto semiconductor
	Espesor mínimo en cualquier punto	mm	1.02	1.02	1.02	1.02
Escudo metálico	Material	-	Alambre de cobre
	Tipo de pantalla metálica	-	1/3 Neutral concentric
	Área de sección nominal	mm2	53	23	33	79
	Número de cables de cobre	No.	16	11	16	24
	Diámetro del alambre de cobre	AWG	12	14	14	12
Vaina exterior	Material	-	LSOH
	Espesor nominal	mm	2.79	2.03	2.03	2.79
Cable	Diámetro total aproximado	mm	54.0	44.6	41.2	58.3
	Resistencia nominal de CC del conductor a 25 °C	Ohm/km	0.116	0.274	0.551	0.0774
